運用UML建模技術，對項目管理中文檔的組織流程進行模型化描述，并用圖示化形式表述項目管理與文檔管理的數據接口實現。
　　一、前言
　　PDM是一種戰略性的企業管理體系框架，它應用一組一致的業務方案來支持在擴展企業內創建、管理、分布和使用覆蓋產品整個生產過程的產品信息，它集成了人、過程和信息。
　　通俗地講，PDM是管理和產品相關的各種數據的計算機輔助管理體系。依據這個對PDM系統管理功能的定位，在它的功能需求上規定了文檔管理、產品數據管理的有效實現。在此基礎上，隨著技術和功能需求的擴大，PDM更加注重了知識的搜集、分類、重用以及再生等，項目管理、工作流管理是在這種要求下擴大PDM的實現功能。
　　PDM數據管理的一項基本的功能理念是實現數據的共享和流程化監控。保證在PDM軟件平臺之上實現不同格式數據的轉換和不同模塊間數據的交互與傳遞。在PDM系統的功能模塊中，文檔管理是一個基準點，其他的模塊比如產品結構管理、工作流管理、項目管理圍繞這一個點完善管理流程，這也是功能模塊間數據共享的接口實現問題。本文將結合項目管理與文檔管理間數據交互的流程說明接口實現的要求，并借助面向?qū)ο蟮慕�模技術UML對實現過程進行圖示化描述。
　　二、項目管理中的文檔組織接口實現
　　項目管理PM是一種在一定的約束條件下，對一系列活動進行的時間、范圍和成本的管理，其目標在于有效地管理為完成特定目標而進行的一系列活動，PM按照項目的內部邏輯進行任務計劃、跟蹤、控制、核算和資源調配等。依據定義，在PDM中規定了項目管理的兩項基本功能：項目組織和項目監控， 兩方面協調管理項目的整個生命周期。
　　項目組織是根據項目的特點和項目計劃，緊密圍繞項目合理有效地組織項目中的人員，管理項目所需的各種資源和數據，并對任務進行分解，把項目按階段、活動、子活動逐漸往下細化分解，保證項目按照計劃順利實施。而項目的數據和資源中，有相當大的一部分是與項目有關的文件和圖檔，什么樣的文檔對應項目的哪個階段，項目的一個階段到另一個階段的過渡需要傳遞什么樣的文檔資料，為符合項目進展的實程流程，項目需作怎樣的改動，這都是在項目的組織階段完成的。
　　項目監控是圍繞項目，跟蹤進度，掌握各項工作現狀，以便進行適當?shù)馁Y源調配和進度調整，確定活動的開始和結束時間，并記錄實際的進度情況，在一定情況下進行路徑、風險等方面的分析。在實施項目的過程中，要隨時對項目進行跟蹤監控，以使項目按計劃規定的進度、技術指標完成，并提供現階段工作的反饋信息，以利后續階段的順利開展和整個項目的完成。在監控階段除了完成即時數據的實時監控以外，再一項工作是不同階段相關文件、圖檔的合理調配，怎樣才能把項目組織中歸納總結出的相關文檔在項目開展中合理有效的管理，怎樣在文檔管理中以一種合適的狀態表征它與項目進展的關系，這些都是在項目管理的過程中不可忽視的問題。

　　在項目的文檔在到電子倉庫提交的過程中，必須存在一個文檔傳遞的接口，通過這個接口，實現用戶在并不明確文檔處理過程的前提下，只是通過項目管理的操作平臺，選擇項目的某個階段或者文檔的某些屬性，可在當前頁面自由管理項目文檔。

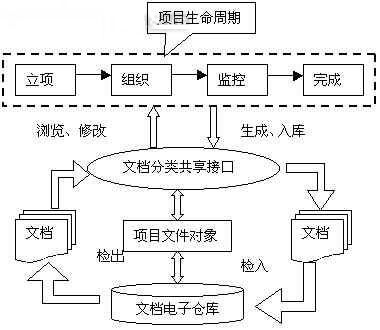

　　在項目的整個生命周期中，涉及到的所有文檔終都會以電子文檔倉庫的形式進行管理。具體的實現過程可以描述為：通過文檔分類共享接口，PM(項目管理)生成或者上傳項目生命周期的某個階段涉及的文檔，發出文檔檢入電子倉庫的請求給文檔分類共享接口，由接口分析文檔的性質和相關必要屬性，比如項目編號、項目名稱、提交人、存儲在電子倉庫中的物理位置等，由這些屬性把項目對象和項目文件對象關聯起來，與些同時把項目對象涉及的信息映射到項目管理平臺，項目文檔對象映射到文檔管理平臺，它的性質和屬性在文檔管理平臺之上又變成了文檔管理的關鍵字段。由文檔管理對電子倉庫提出文檔管理的信息，由文檔管理模塊所得到的文檔關鍵字段作為進入電子倉庫的方向指針，終在電子倉庫中以某種合適的分類形式出現。
　　當要查看或者維護項目相關的文檔時，是上述過程的逆過程。與文檔檢入到電子倉庫對應的是文檔從的檢出。通過檢出操作把文檔信息歸結到文檔管理平臺，再由文檔管理分析文檔類別、狀態和文檔索求方的需求信息，確認后發出文檔提交給用戶的動作，在用戶的當前頁面直接顯示所要求文檔的所有相關資料，整個過程在幾秒鐘內可完成。
　　三、項目文檔在電子倉庫中的管理實現
　　項目文檔通過項目管理平臺完成提交操作，由文檔管理實現文檔的檢入檢出以及分類，在電子倉庫一級實現項目文檔合理有效地管理，電子倉庫可以比較方便地實現文檔的分布式管理與共享。新建文檔或者更新文檔提交在電子倉庫之前，首先要通過規則對文檔進行檢查，只有符合操作權限的用戶才能訪問電子倉庫，所以用戶在項目管理對項目文檔進行處理時，是在一定權限下進行的。在發出項目文檔歸檔要求的同時，伴隨著系統對項目文檔相關的操作權限和用戶身份的驗證，在向文檔管理提交某項目文檔請求時，也離不開權限和用戶身份的管理，電子倉庫方面對權限和身份的要求，是通過它的規則庫進行判斷，驗證通過，可以進行下一步操作。
　　可通過面向?qū)ο蠹夹g(shù)，用模型化的方法把權限和身份方面的規定滲透到整個流程管理中。

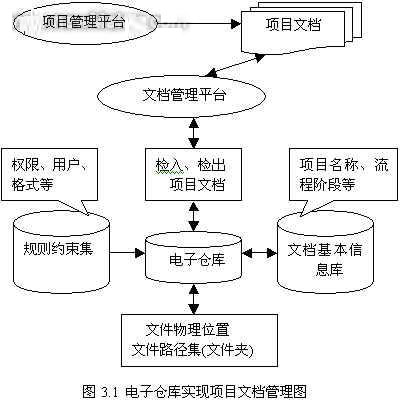

　　圖3.1為從項目管理平臺提交文檔開始到進入電子倉庫管理的整個過程。從圖中可以看出，真正實現對項目文檔的精確指向是與電子倉庫的規則約束和文檔基本信息庫的管理分不開的。由規則約束集指定了權限和所對應的用戶，文檔基本信息庫記錄了與文檔相關的項目名稱、項目編號、流程階段、文檔狀態等，這些信息實際上起到了文檔定向指針的作用，通過它們組成項目標識的ID，從更深一層意義上縮小文檔搜索的范圍圈。

　　電子倉庫與文件實際存放的物理位置是直接相關的，在電子倉庫中實現了文檔與其直接存放的物理位置的直接映像。文件路徑、文件分類一般是以文件夾的形式標識，借助系統平臺，按類別、按階段、按狀態分門別類地在數據庫中實現對所有文檔的記錄，當然包括與項目有關的所有文檔。
　　四、UML模型化流程描述
　　1、 UML(Unified Modeling Language)是一種標準的圖形化建模語言，是面向?qū)ο蠓治雠c設計的一種標準表示，是可視化的建模技術，定義良好、易于表達、功能強大且普遍使用，溶入了軟件工程領域的新思想、新方法和新技術�？梢造`活地適用于描述任何類型的系統，而且適用于系統開發的不同階段。同時為面向?qū)ο蟮脑O(shè)計與開發中涌現出的高級概念提供支持，強調了軟件在開發過程中對架構、框架、模式和組件的復用。
　　UML的這些特性為現階段基于組件技術、Web技術的軟件集成平臺開發提供了統一的模型化表達，規范了軟件開發過程，降低了軟件開發的難度，從另一方面提高了軟件的質量和可維護性。在通用PDM系統的開發過程中是借助了UML的建模思想，對模塊間數據的共享和接口實現借助UML的靜態視圖和動態視圖描述，以一種產品“圖紙”的方式整體上表達模塊間的交互性，這樣在具體代碼實現之前猶如制訂了各模塊間功能實現的標準，提高了模塊間的集成度。
　　項目文檔的管理是PDM中項目組織和項目監控中很重要的一部分。基于PDM的模塊化組織原則，項目管理涉及的文檔是作為文檔管理的對象提交到文檔電子倉庫。在上文中已提到，從項目模塊到文檔電子倉庫中間主要有兩個操作動作：檢入和檢出，它們概括了項目文檔流的過程，在表達這個過程中，可以借助于UML的活動圖和類圖，從靜態和動態兩方面描述過程中涉及的數據和條件。
　　2、接口實現的活動圖

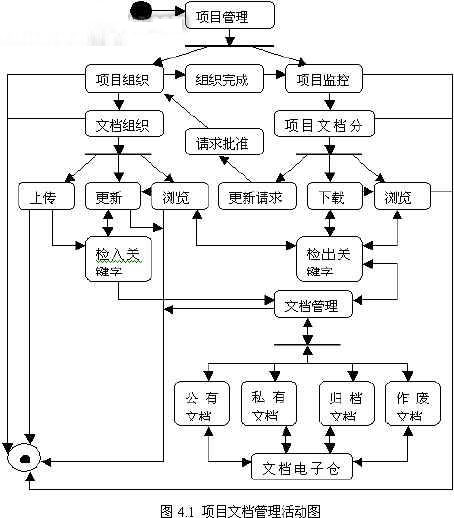

　　圖4.1為項目管理與文檔管理進行交互的活動圖。兩功能模塊的橋接是運用了在項目文檔管理中的檢入檢出關鍵字。在項目管理操作平臺上提供與文檔管理中相對應的文檔信息，把這些信息作為檢入檢出的關鍵條件。當檢入檢出關鍵字通過了文檔管理的搜索或者操作要求時，由文檔管理模塊與文檔電子倉庫進行信息交互，把項目文檔作為普通的對象進行分類、歸檔或者提交等。

　　文檔的檢入過程是一個單向的過程，借助功能實現界面，訪問文檔管理底層，比如文檔的上傳或者修改的提交過程。文檔的檢出過程是一個雙向的過程，首先要借助功能實現界面提供文檔檢出的關鍵字，提交給電子倉庫，再由電子倉庫進行庫內運算或處理，搜索出文檔或者作出無相關記錄的回答信息，與檢出關鍵字的信息一同通過功能界面返回給用戶，比如文檔的瀏覽、下載等。文檔管理涉及了私有文檔、公有文檔、歸檔文檔和廢棄文檔。某個項目文檔要?dú)w結到哪種類型，這是與檢入檢出關鍵字、系統進行的狀態、工作流程運行的階段相關連的。
