3.2 基于域?qū)ο蟮奶摂M原型建模與仿真框架 基于域?qū)ο蟮奶摂M原型建模與仿真框架
虛擬原型仿真在域?qū)ο蟮墓δ芑A(chǔ)上進行.其模型在邏輯上是由多個域?qū)ο髽?gòu)成的網絡，由一個服務器統一管理.參與虛擬原型仿真的用戶通過客戶結點連接到服務器上，如圖2.服務器結點的核心是對象管理器，它通過對一組領域?qū)嶓w對象的管理，集中體現了產品的整體結構信息.客戶結點由視圖對象、仿真客戶代理和協作虛擬原型仿真界面構成.視圖對象由對象管理器根據用戶的仿真需求動態產生，記錄了用戶希望得到的信息的內容和形式，其主要作用是配合仿真客戶代理，為用戶提供所需的產品仿真視圖，以減少信息冗余.不同領域設計者關心的內容及認識問題的角度都有不同.仿真客戶代理在各領域?qū)ο螽a(chǎn)生的仿真輸出結果中查找用戶需要的信息，經過一定轉換后送到虛擬原型界面上產生可視化的輸出.用戶在界面上對虛擬原型所加的操作，被虛擬原型界面感知后，也通過仿真客戶代理轉化為域?qū)ο罂勺R別的激勵形式，并通過虛擬原型服務器發往各域?qū)ο蟆?/p>

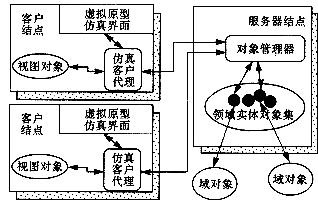

圖2 基于域?qū)ο蟮漠悩?gòu)建�？蚣�
4、支持虛擬原型的集成框架
實現虛擬原型需要有仿真工具的支持，需要有領域設計工具的支持，也需要有開放的集成框架平臺的支持.集成框架集數據庫的數據管理能力、網絡的通訊能力及過程的控制能力于一體，它不僅能實現分布環境中產品數據的統一管理，還能夠很好地實現對虛擬原型的支持。
4.1 支持虛擬原型的集成框架的結構 支持虛擬原型的集成框架的結構
支持虛擬原型的集成框架基于Client/Server結構，客戶和服務器對象間的通訊通過基于CORBA的Client/Server中間件連接，其結構如圖3所示。
圖3 支持虛擬原型的集成框架結構
從軟件角度看，它是一種層次結構，上層是用戶服務器，反映了虛擬原型系統所支持的主要功能，用戶通過客戶端用戶界面使用服務方提供的高層次的用戶服務，不必關心底層實現結構.每類服務由多個Agent構成，Agent間以靈活的方式通訊和互操作.用戶服務分為4類：數據服務、集成服務、交互服務、應用服務.其中：
數據服務對領域數據和原型數據進行存儲和管理，并負責產生虛擬數據.它使用面向?qū)ο蠓椒▽?shù)據建模，用恰當?shù)哪Ｐ吐?lián)結部件描述和行為。
集成服務支持工具集成和團隊集成.包括共享電子記事本，用于多領域設計團隊中人的通訊，也包括工具集成和封裝機制。
交互服務提供3D虛擬環境，支持產品數據的可視化和交互，為用戶產生沉浸感。
應用服務管理相對靜態的應用(大多為商品化工具)，這些應用為虛擬原型用戶執行特定功能.應用服務包括一些與虛擬原型設計驗證相關的工具，如虛擬原型生成工具、虛擬原型仿真工具，也包括一些特定的服務，如過程管理、項目管理、工具調度、并行設計規劃等。
