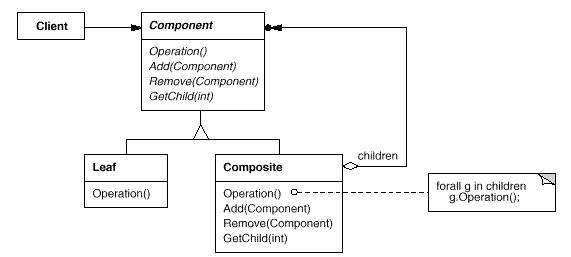

3.UML圖：

圖中單個對象是樹葉（Leaf），而組合結構是Compoiste，它維護了一個Leaf的集合。而Component是一個抽象角色，給出了共有接口和默認行為，也是JUnit源碼中的Test接口。

4.效果：
1）定義了基本對象和組合對象的類層次結構，通過遞歸可以產生更復雜的組合對象
2）簡化了客戶代碼，客戶可以使用一致的方式對待單個對象和組合結構
3）添加新的組件變的很容易。但這個會帶來一個問題，你無法限制組件中的組件，只能靠運行時的檢查來施加必要的約束條件

    具體到JUnit源碼，單個對象是TestCase，而復合結構是TestSuite，Test是抽象角色只有一個run方法。TestSuite維護了一個TestCase對象的集合fTests：

<!---->     private Vector fTests= new Vector(10);
      /**
     * Adds a test to the suite.
     */
    public void addTest(Test test) {
        fTests.addElement(test);
    }
    /**
     * Runs the tests and collects their result in a TestResult.
     */
    public void run(TestResult result) {
        for (Enumeration e= tests(); e.hasMoreElements(); ) {
              if (result.shouldStop() )
                  break;
            Test test= (Test)e.nextElement();
            test.run(result);
        }
    }

當執行run方法時遍歷這個集合，調用里面每個TestCase對象的run()方法，從而執行測試。我們使用的時候僅僅需要把TestCase添加到集合內，然后用一致的方式（run方法）調用他們進行測試。

考慮使用Composite模式之后帶來的好處：
1）JUnit可以統一地處理組合結構TestSuite和單個對象TestCase，避免了條件判斷，并且可以遞歸產生更復雜的測試對象
2）很容易增加新的TestCase。
